Jak svařovat PPR trubky polyfúzní svářečkou

Plánujete rekonstrukci koupelny, výměnu starých rozvodů vody nebo instalaci podlahového topení? Polyfúzní svařování PPR trubek je dnes dostupné i pro běžné kutily a pokud budete postupovat správně, zvládnete ho bez předchozích zkušeností. V tomto našem návodu vás provedeme celým procesem od přípravy až po první spuštění vody.

Co je polyfúzní svařování a proč PPR?

Polyfúzní svařování je metoda spojování plastových trubek a tvarovek pomocí tepla. Princip je jednoduchý: zahřáté plochy trubky i tvarovky se roztaví a po jejich spojení vznikne jediný pevný kus materiálu, bez šroubů, bez těsnění, bez úniků vody.

PPR trubky (polypropylen s náhodným kopolymerem) jsou dnes nejoblíbenějším materiálem pro domácí rozvody teplé i studené vody a topení. Jejich výhody jsou jasné:

• Odolnost - vydrží teploty až 95 °C a tlaky běžné v domácnostech
• Dlouhá životnost - správně provedený spoj vydrží desítky let
• Cena - materiál i nářadí jsou výrazně levnější než měď
• Jednoduchá montáž - spoj je pevný a hotový do 30 sekund

Co budete potřebovat

Než začnete, připravte si vše na dosah ruky. Zbytečné přerušování práce v průběhu svařování vede k chybám.

Nářadí:

• Polyfúzní svářečka (ideálně se stojanem a regulací teploty)
• Správná sada trysek pro průměr vašich trubek (nejčastěji 20, 25 nebo 32 mm)
• Řezač trubek (nůžkový nebo ráčnový – ne pila!)
• Měřicí pásmo a popisovač
• Odmašťovač (izopropylalkohol nebo speciální čistič)
• Hadřík nebo papírový ubrousek

Materiál:

• PPR trubky příslušného průměru
• Tvarovky - kolena, T-kusy, přechody, mufy
• Případně přechodky na kovový závit (pro napojení na baterie, kotel apod.)

Tip: Kupujte trubky a tvarovky vždy od stejného výrobce nebo alespoň stejné třídy. Různé série se mohou nepatrně lišit tloušťkou stěny, což může ovlivnit kvalitu spoje.

Bezpečnost na prvním místě

Svářečka dosahuje pracovní teploty 260 °C. Než začnete:

• Pracujte v dobře větraném prostoru
• Mějte po ruce hadr nebo nehořlavou podložku pod svářečku
• Nikdy se nedotýkejte trysek holou rukou - jsou horké i po vypnutí
• Noste pracovní rukavice při manipulaci s rozpálenými díly
• Nenechávejte svářečku bez dozoru se zasunutými tryskami

Postup krok za krokem

Krok 1: Příprava svářečky

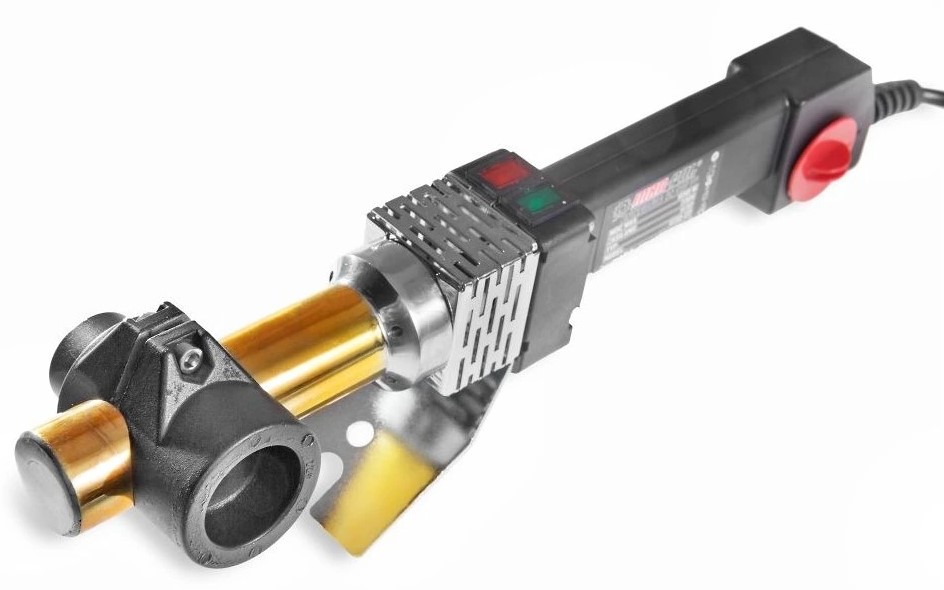

Nasaďte na svářečku trysky odpovídající průměru vašich trubek. Trysky mají dvě části, válcová část ohřívá trubku zvenku, kuželová část ohřívá vnitřek tvarovky.

Zapněte svářečku a nastavte teplotu na 260 °C - to je standardní hodnota pro PPR. Počkejte, až kontrolka signalizuje dosažení pracovní teploty. Podle modelu to trvá 5 až 10 minut.

Než začnete svařovat naostro, nechte svářečku ještě 2–3 minuty stabilizovat. Studená tryska kazí první spoje.

Krok 2: Řezání trubky

Trubku vždy řežte nůžkovým nebo ráčnovým řezačem, ne pilou. Pila zanechává otřepy a nerovný řez, který neumožní správné zasunutí do tvarovky.

Řez musí být kolmý na osu trubky. Zkosený řez způsobí, že spoj nebude těsný.

Po uříznutí trubku odmastěte hadříkem namočeným v izopropylalkoholu, odstraníte mastnotu z rukou i výrobní nečistoty. Stejně odmastěte i vnitřek tvarovky.

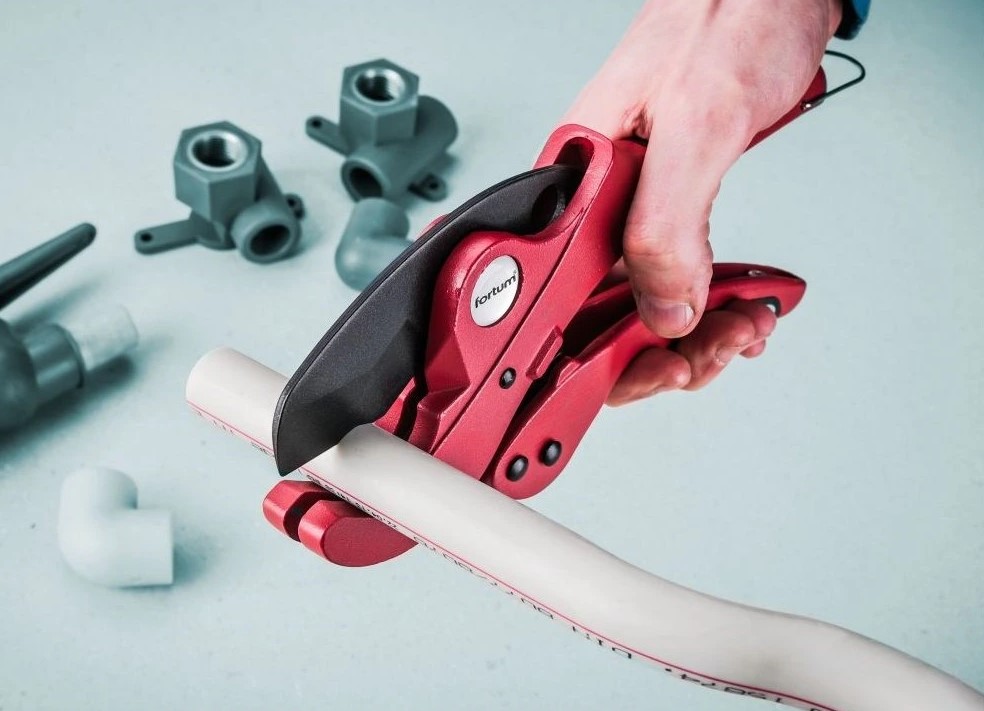

Nůžky pro čisté a přesné dělení plastových trubek

Krok 3: Označení hloubky zasunutí

Na trubce si označte hloubku, do které ji budete zasunovat do tvarovky. Tuto hloubku zjistíte jednoduše. Zasuňte trubku do tvarovky za studena a označte místo popisovačem. Proč je toto důležité? Při zahřívání trubku zasunujete přesně na tuto hloubku, ne méně, ne více.

Orientační hodnoty hloubky zasunutí podle průměru:

Krok 4: Zahřívání

Toto je nejdůležitější část celého procesu. Pracujete s časem. Musíte být rychlí a přesní.

Nasaďte trubku na válcovou část trysky a současně zasuňte tvarovku na kuželovou část trysky. Obě části musí být na trysce zároveň, zahřívají se najednou.

Doby zahřívání závisí na průměru trubky:

Důležité: Tyto časy platí při teplotě místnosti cca 20 °C. V chladném prostředí (pod 10 °C) prodlužte dobu zahřívání o 50 %. V létě naopak trochu zkraťte.

Krok 5: Spojení

Po uplynutí doby zahřívání sundejte obě části z trysky plynulým pohybem - bez otáčení, bez váhání.

Ihned zasuňte trubku do tvarovky přímým pohybem až po vyznačenou hloubku. Neodbočujte, neotáčejte, spoj musí být rovný. Máte na to pouze 4–6 sekund, pak se materiál ochladí a spoj nelze opravit.

Podél spoje se vytvoří rovnoměrný prstenec roztaveného materiálu, to je správně. Pokud prstenec chybí nebo je nesouměrný, spoj bude problematický.

Krok 6: Chlazení a fixace

Po zasunutí držte trubku a tvarovku nehybně po dobu uvedenou v tabulce výše (typicky 2–4 minuty). V tuto chvíli se rozhoduje o pevnosti spoje. Jakýkoli pohyb ho může oslabit.

Nepospíchejte. Dřív než zkusíte spoj namáhat nebo na něj napojit další díl, nechte ho vychladnout aspoň 10 minut.

Nejčastější chyby a jak se jim vyhnout

• Přehřátý materiál - Trysky jsou znečištěné nebo teplota je nastavena příliš vysoko.
  • Příznaky: materiál se leskne, taje, je tmavý.
  • Řešení: Snižte teplotu a pravidelně čistěte trysky mokrým hadříkem (při vypnuté svářečce).
• Nedohřátý materiál - Spoj se rozpadne nebo netěsní.
  • Příznaky: prstenec chybí nebo je velmi malý.
  • Řešení: Prodlužte čas zahřívání o 1–2 sekundy.
• Otočení při spojování - Spoj je pokřivený nebo netěsný.
  • Řešení: Trénujte pohyb na odřezku trubky ještě před zahájením práce.
• Vlhký nebo mastný povrch - Spoj netěsní.
  • Řešení: Vždy odmastěte obě části těsně před svařováním.
• Špatný úhel řezu - Trubka nejde správně zasunout.
  • Řešení: Používejte výhradně řezák nebo nůžky, ne pilu.

Jak ověřit kvalitu spojů

Po dokončení celé instalace proveďte tlakovou zkoušku ještě před zazděním nebo zakrytím potrubí:

1. Uzavřete systém a napusťte vodou
2. Vytvořte tlak 1,5× vyšší, než je provozní (typicky 6–9 bar)
3. Nechte tlak působit 30–60 minut
4. Pokud tlak neklesá, je vše v pořádku

Pokud nemáte tlakovou pumpu, stačí systém napustit a nechat pod normálním tlakem pár hodin. Kontrolujte každý spoj, suchý povrch znamená těsný spoj.

Polyfúzní svařování se naučíte snadno

Polyfúzní svařování PPR trubek je dovednost, kterou se naučíte za jedno odpoledne. Klíč k úspěchu jsou tři věci: správná teplota, přesné načasování a klidná ruka při spojování. Udělejte si na zkoušku pár spojů na odřezcích, než začnete s ostrou montáží a výsledek bude pevný, těsný a vydrží desítky let.
