Tester zásuvky přívěsu a dvě redukce KRAFT&DELE

Podrobný popis

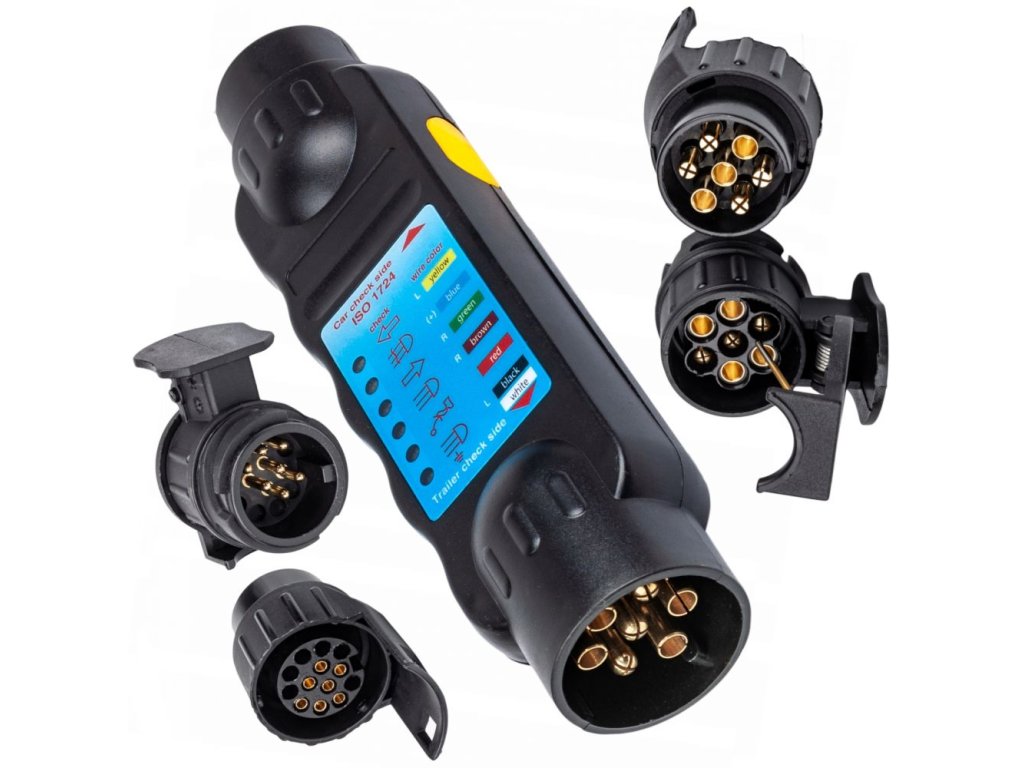

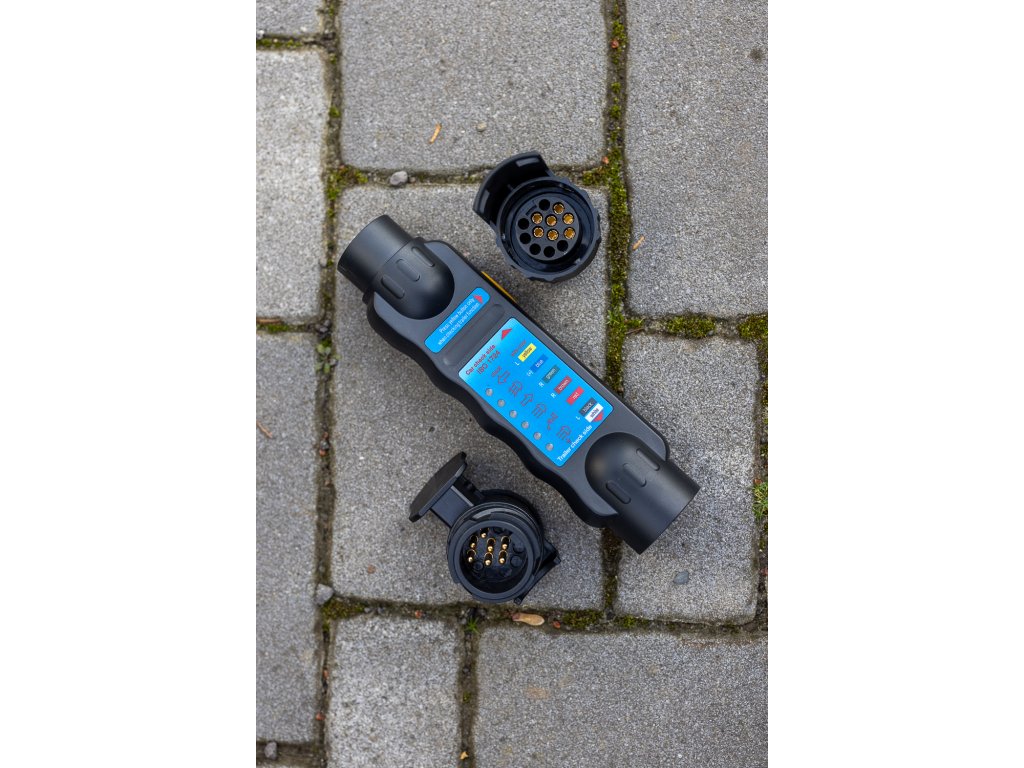

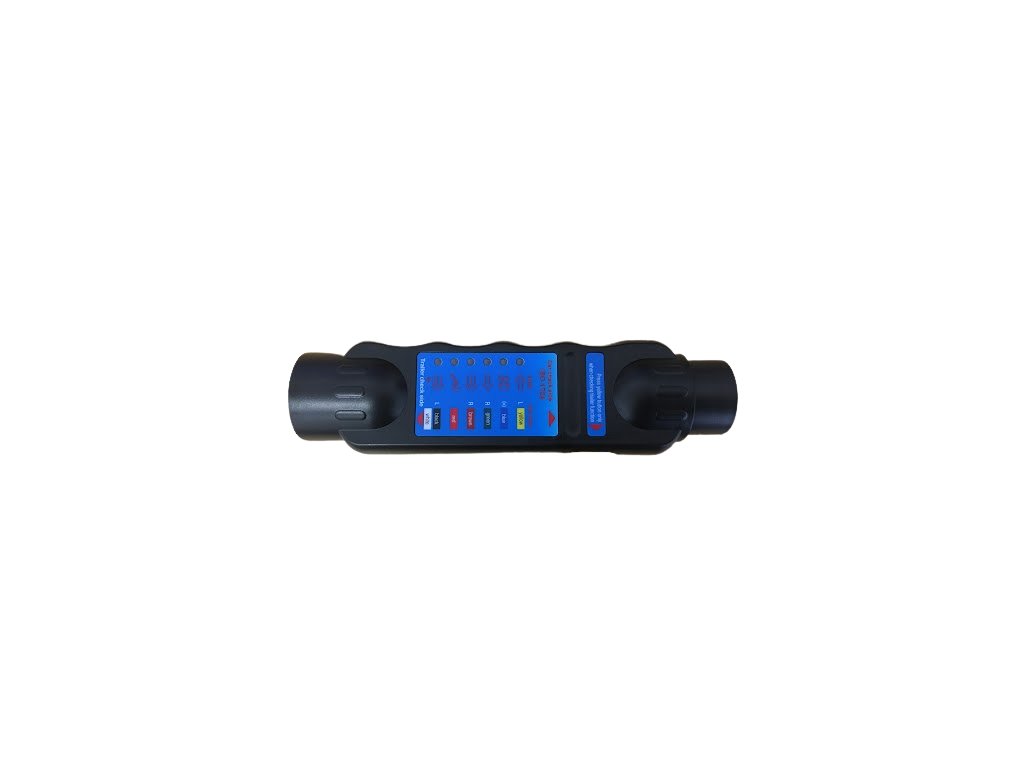

Tester zásuvky přívěsu a dvě redukce KRAFT&DELE

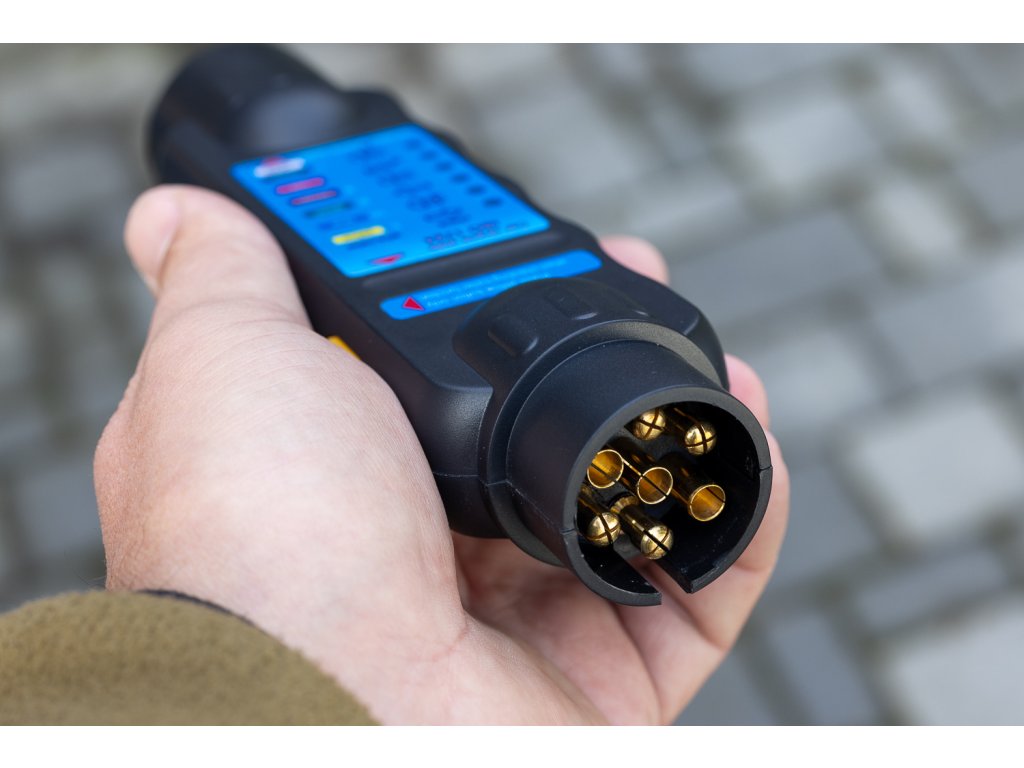

Tester zásuvek přívěsu sedmipólový, se dvěma redukcemi 7/13 a 13/7, je bezdrátový tester zásuvek, který umožní snadno identifikovat problémy související s nesprávným, nefunkčním osvětlením přívěsu. Pokud se některá z kontrolek nerozsvítí, znamená to poruchu příslušného kabelu.

Návod k použití: Vložte do testeru jednu 9V baterii (není součástí balení), dbejte na správnou polaritu. Zapojte tester do zásuvky či zástrčky přívěsu a vyhodnoťte naměřené údaje.

Měření zástrčky přívěsu:

• Pro měření je nutné, aby v přívěsu byly ve všech světlech funkční žárovky.

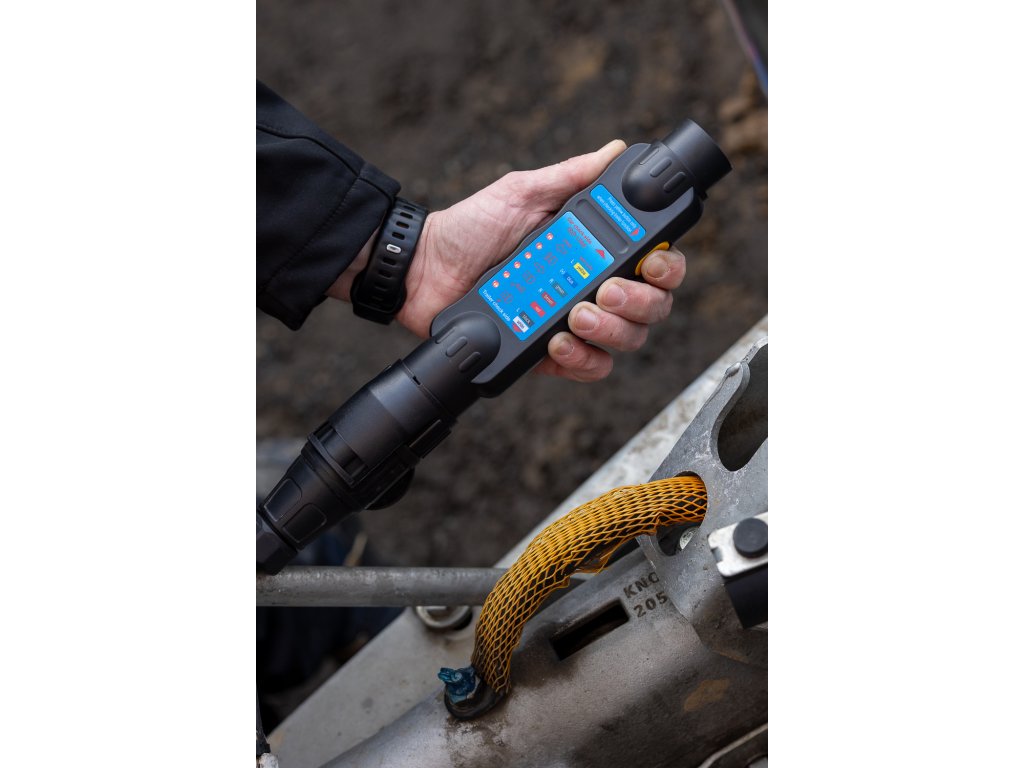

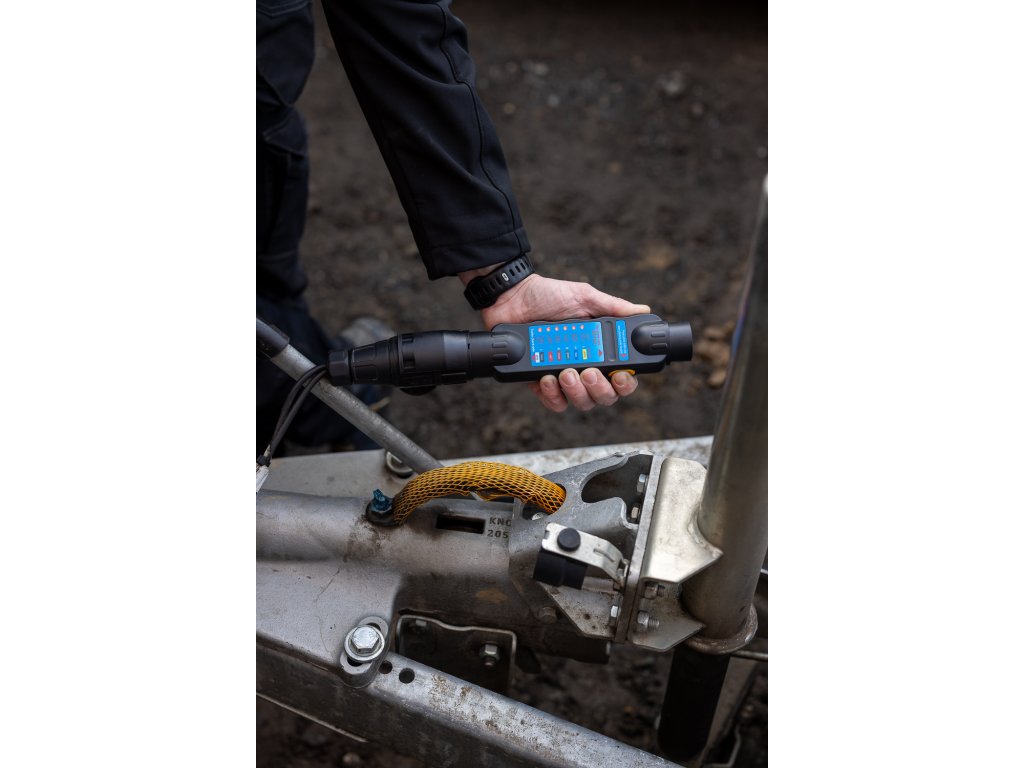

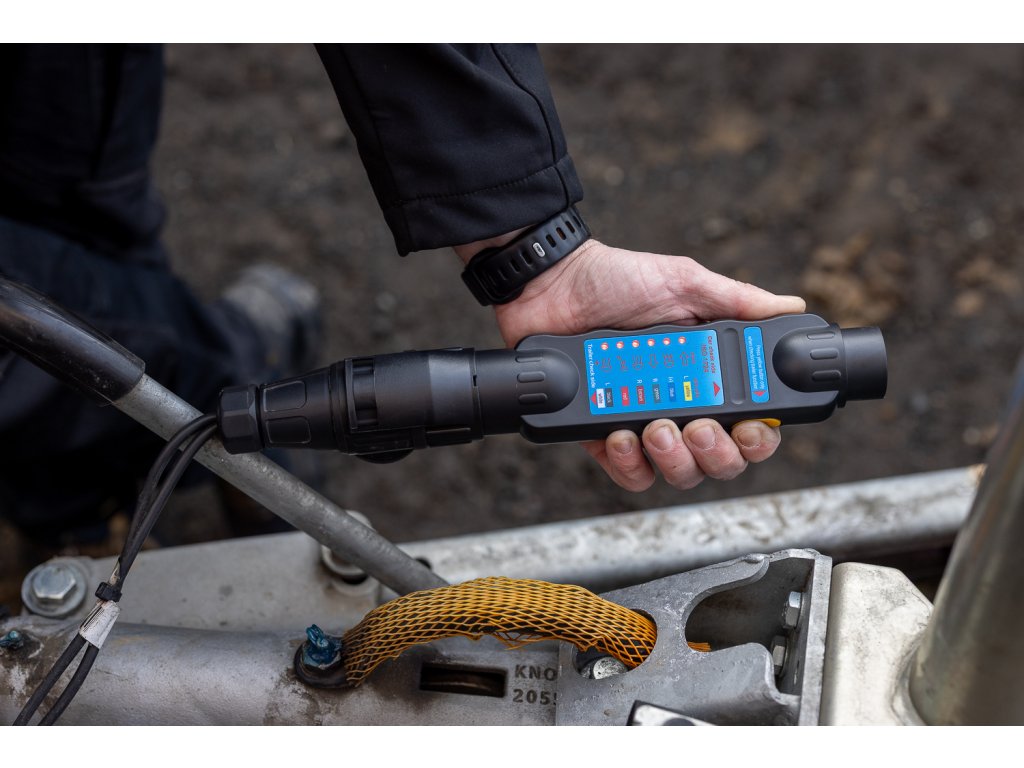

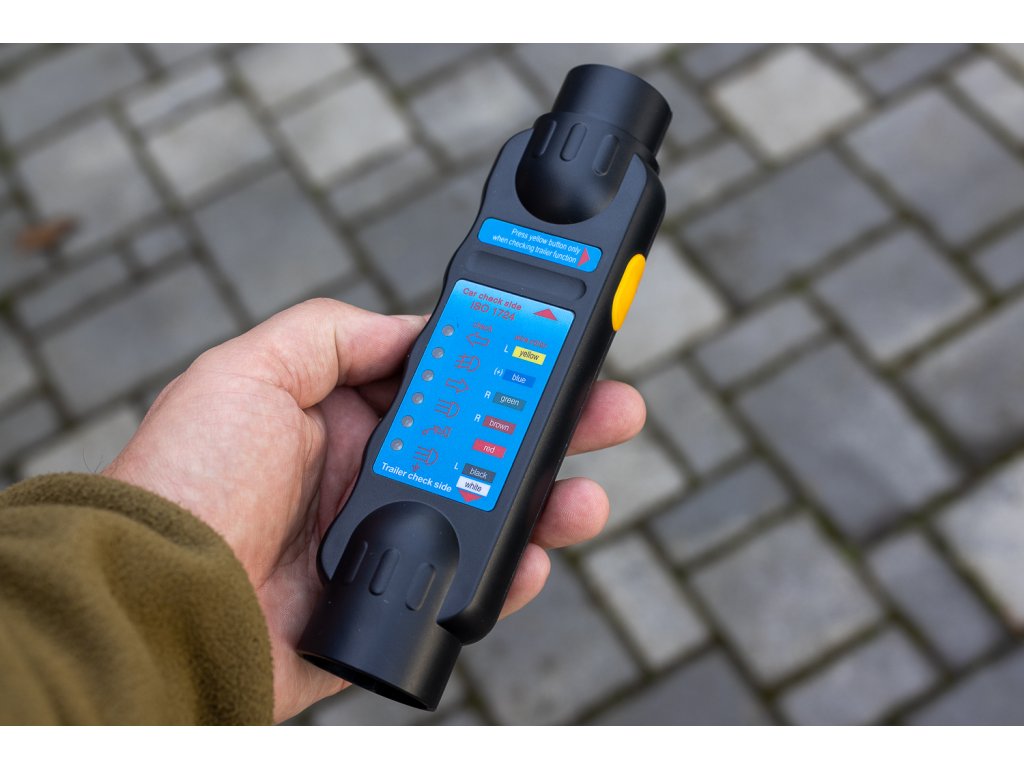

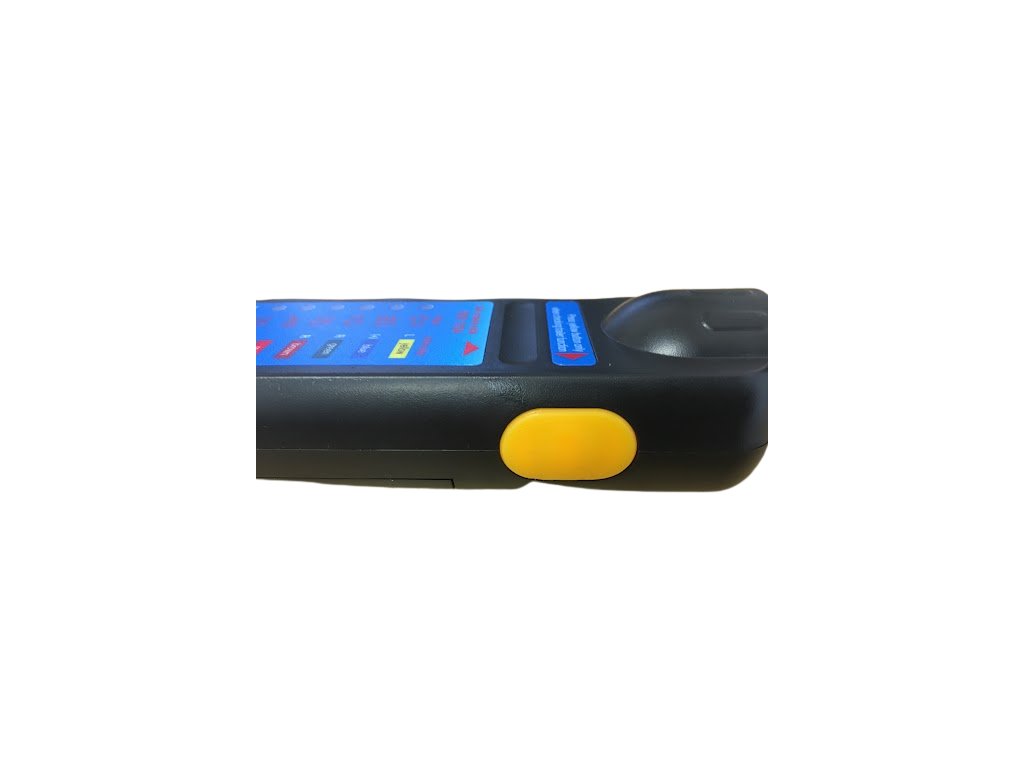

• Zapojte zástrčku do testeru a stiskněte žluté tlačítko na boku přístroje.
• Pokud je vše v pořádku, všechny LED diody se rozsvítí. Každá LED dioda signalizuje funkci jednoho elektrického okruhu.
• Pokud nesvítí některá LED kontrolka, příčinou může být chybné zapojení, přerušený vodič nebo prasklá žárovka.
• Pokud nesvítí ani jedna LED dioda, je pravděpodobně porušen vodič -12V (kostra), nebo je v přístroji vybitá baterie.

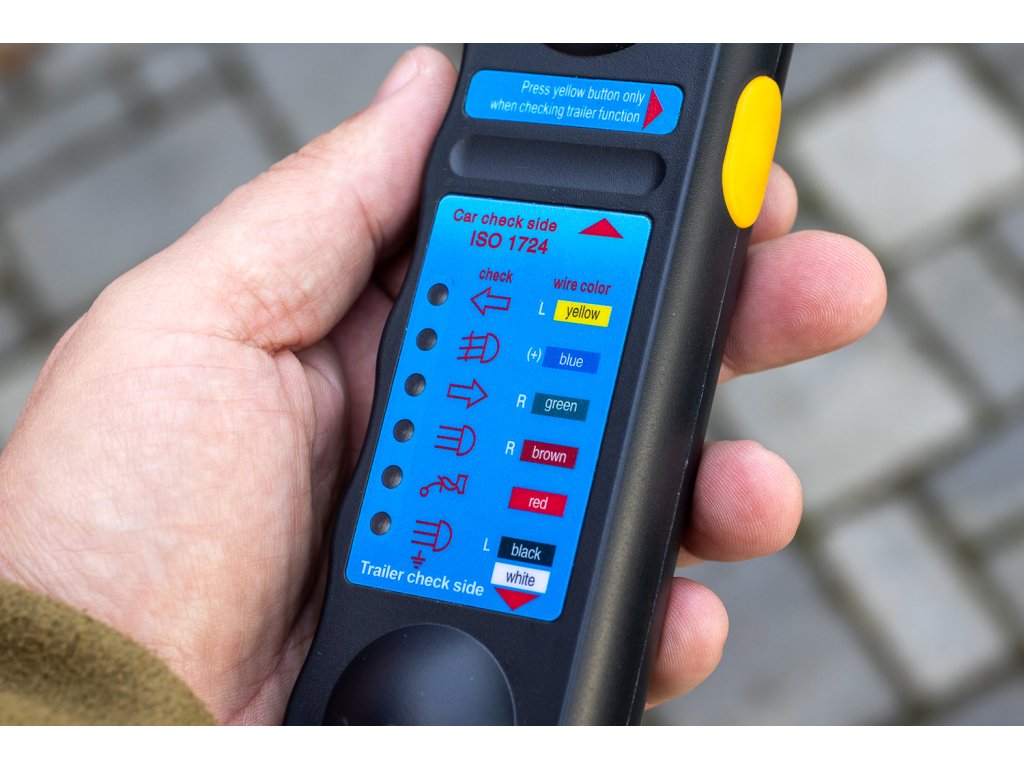

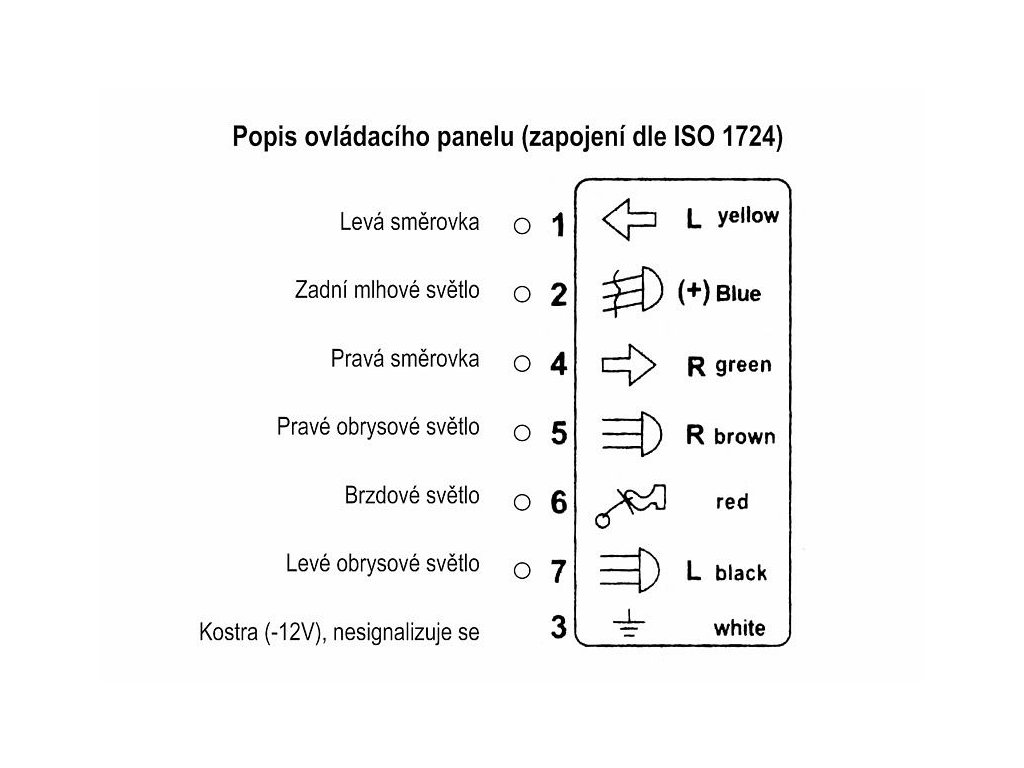

• Brzdové světlo - červená barva
• Levý ukazatel směru - žlutá barva
• Zadní mlhovka nebo 12V - modrá barva
• Levé zadní světlo - černá barva
• Uzemnění - bílá barva
• Pravý směrový ukazatel - zelená barva
• Pravé zadní světlo - hnědá barva

Měření zásuvky tažného zařízení vozu:

• Rozsviťte světla vozu a zapněte blinkry.

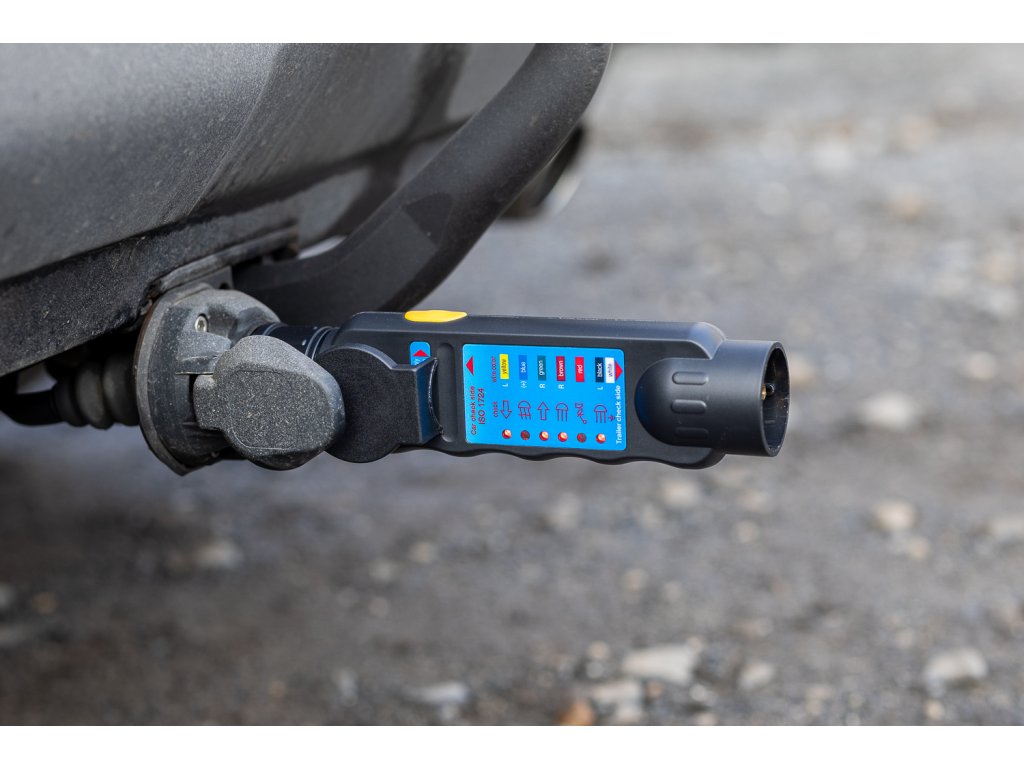

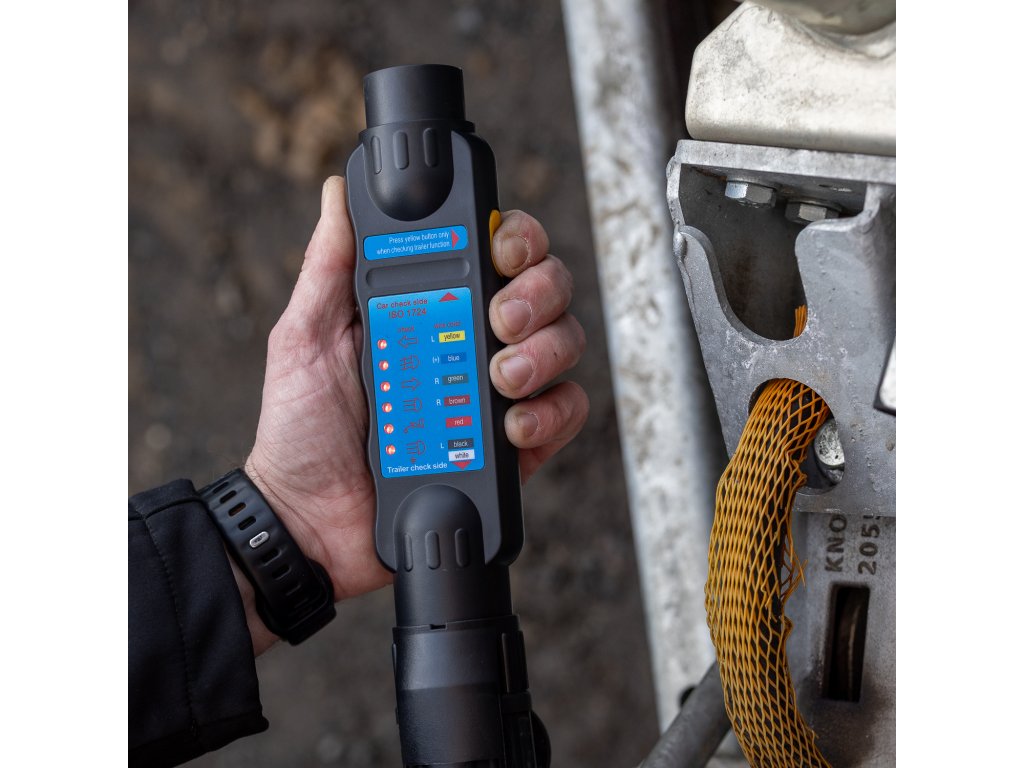

• Zapojte tester do zásuvky tažného zařízení vozu a stiskněte žluté tlačítko na boku přístroje.
• LED kontrolky signalizují, které světla jsou zapnutá a přenášejí se správně do zásuvky tažného zařízení.
• Pokud nesvítí ani jedna LED kontrolka, je pravděpodobně porušen vodič -12V (kostra), nebo nejsou rozsvícena žádná světla vozidla.

Upozornění: Tento tester nelze použít pro zásuvky tažného zařízení, které mají vlastní řídící jednotku (CANBUS). Nikdy nezapojujte tester do zásuvky tažného zařízení a přívěsu současně. Vždy provádějte měření přívěsu a tažného zařízení vozidla samostatně.

Parametry:

• napájení: baterie 9 V (není součástí balení)
• délka testeru: 195 mm
• šířka testeru: 55 mm
• tloušťka: 36 mm

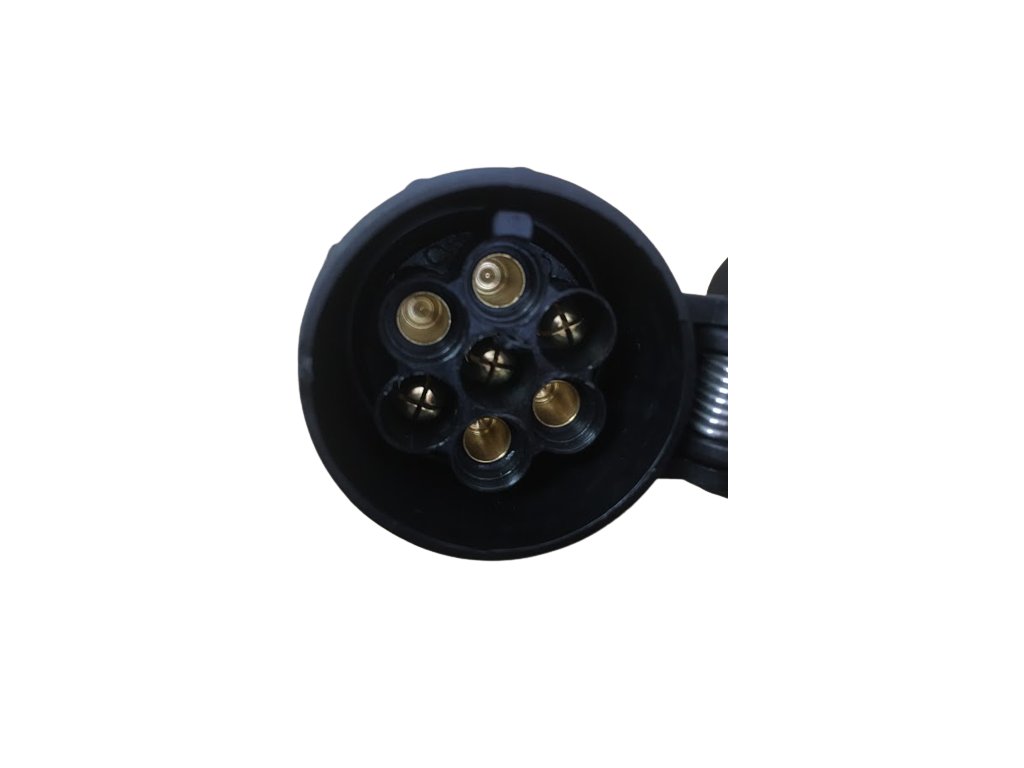

• vnitřní průměr zásuvky: 38 mm
• hmotnost testeru bez redukcí: 160 g

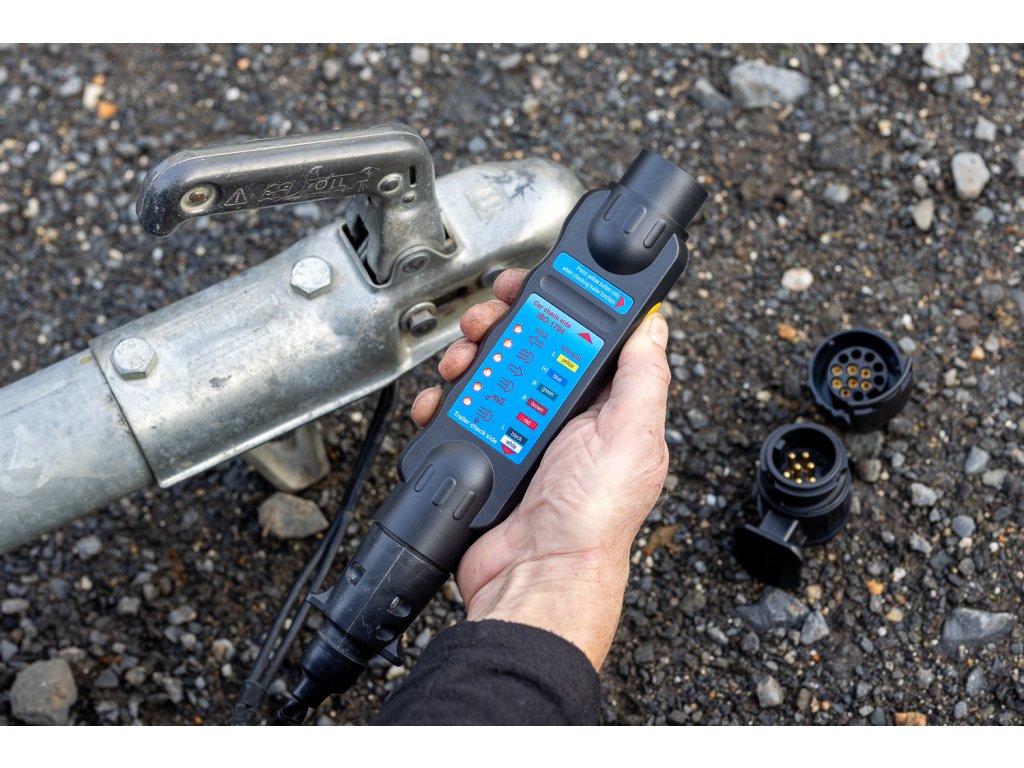

Balení obsahuje:

• tester

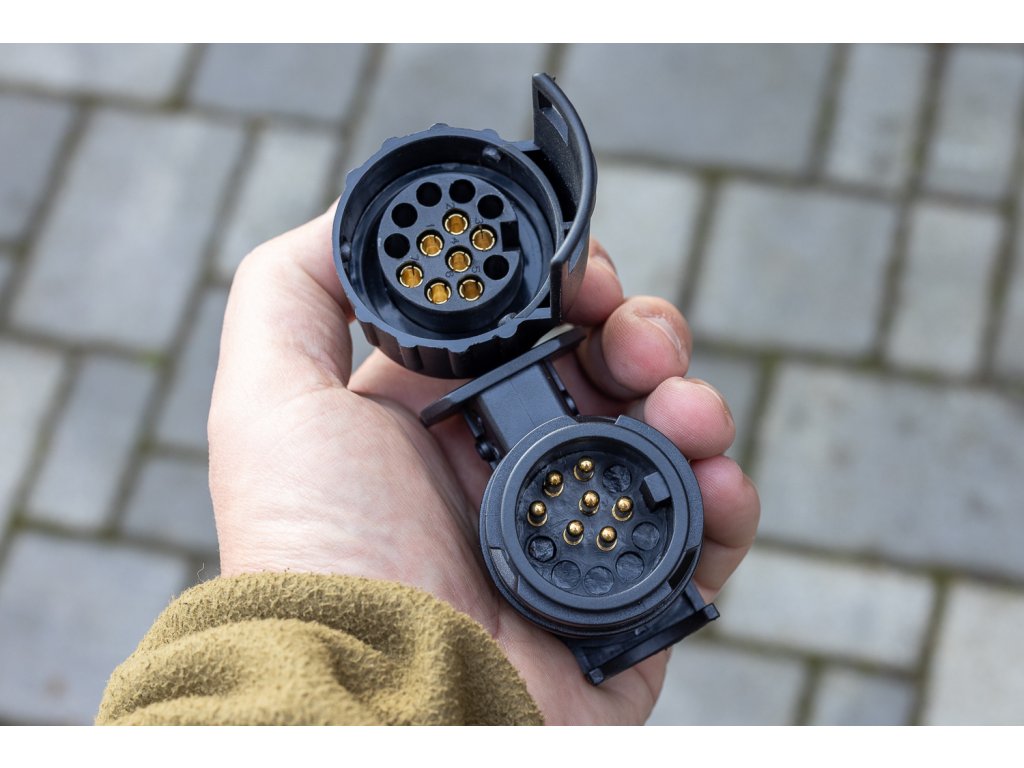

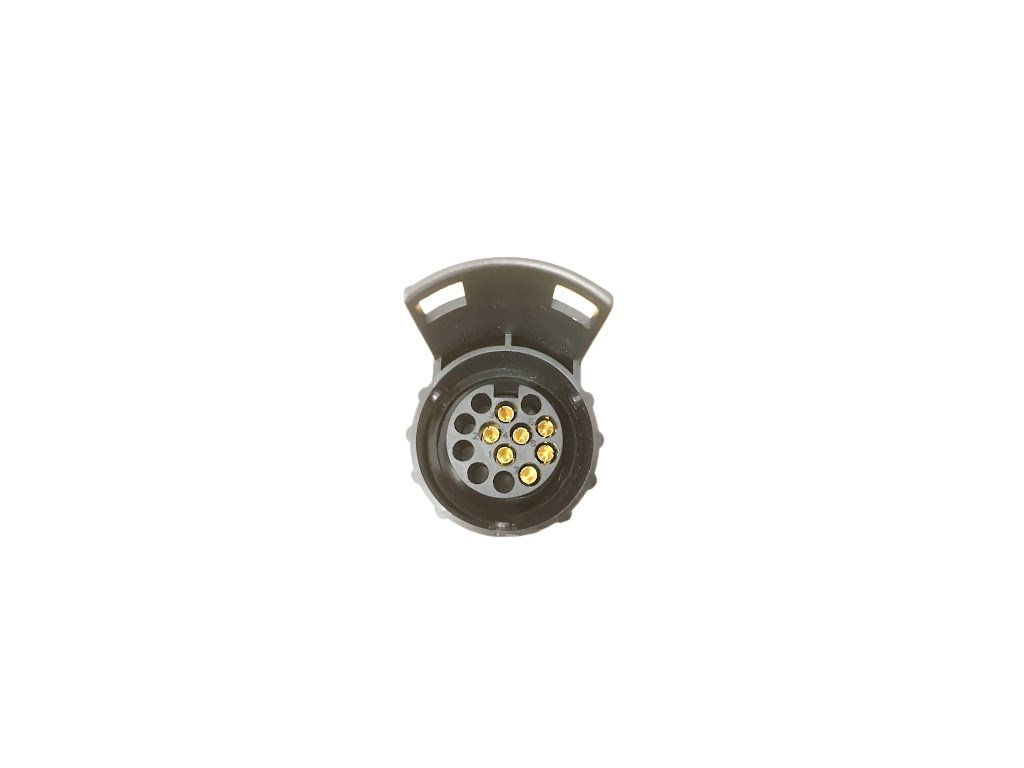

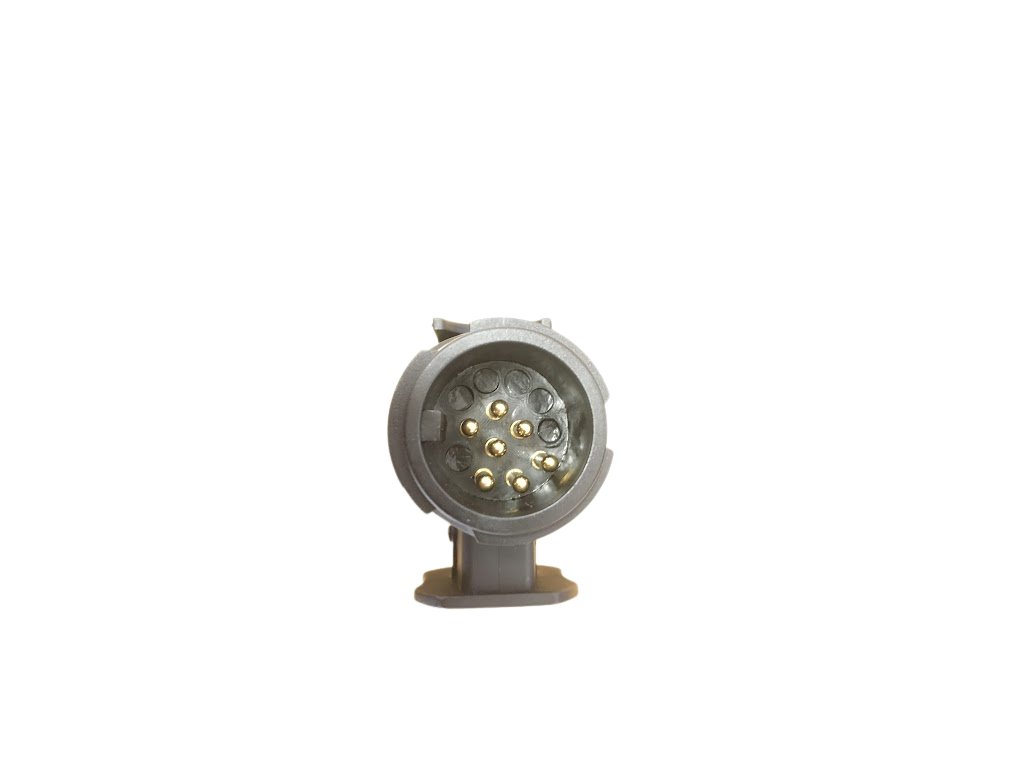

• redukce 7/13
• redukce 13/7
